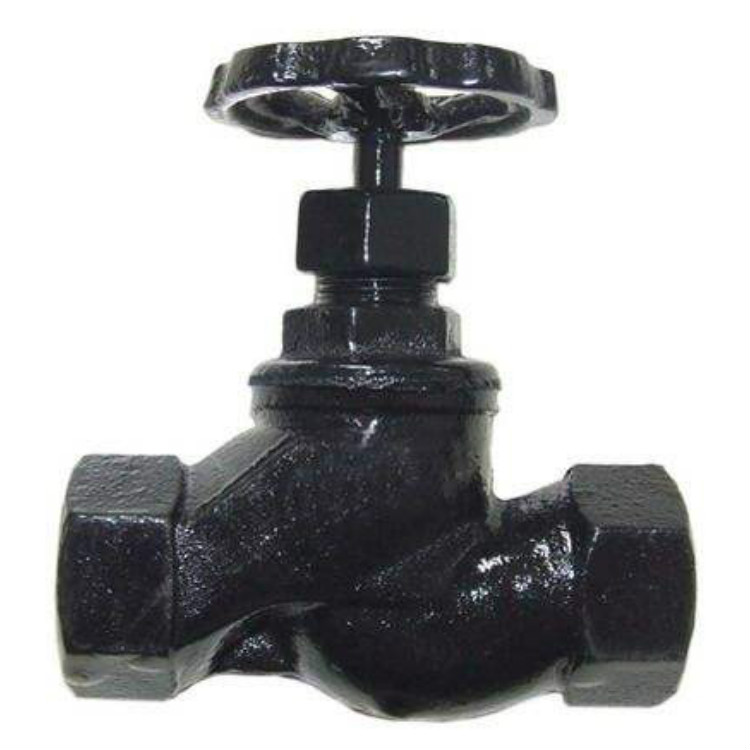

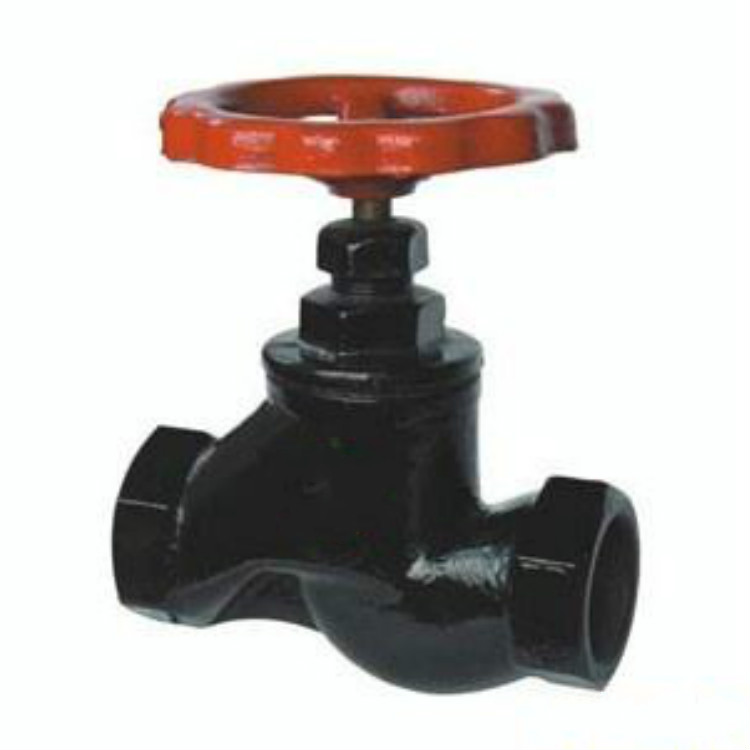

铸铁内螺纹截止阀
截止阀是一种常用的截断阀，主要用来按通或截断管路中的介质，一般不用于调节流量，截止阀适用的压力、温度范围很大，但一般用于中、小口径的管道。与闸阀相比，截止阀的结构较简单，制造与维修都较方便,密封面不易磨损、擦伤，密封性较好，寿命较长,启闭时阀瓣行程较小，启闭时间较短，阀门高度较小。广泛用于给排水、煤气、电力、冶金、石油、化工、轻纺以及城建等行业，在蒸汽、水、油类介质的管路上作启闭用。
铸铁截止阀用途：
铸铁截止阀安装在管路上，作启闭用，J41T-16型适用于工作温度≤200℃的水、蒸汽介质管路上，J41W-16型适用于工作温度≤200℃的油品介质管路上。
截止阀型号：J11T J11W | 公称通径：15MM-50MM | 使用压力：1.0MPA -1.6MPA |
连接方式：螺纹连接 | 截止阀形式：手动 | 主要功能：起开关作用 |
使用介质：水.油品.蒸汽 | 截止阀材质：HT200铸铁 | 标准：机械部标准或定做非标 |
铸铁截止阀主要技术参数:
型号 | 公称压力 | 试验压力 | 工作温度 | 适用介质 |
强度 | 密封 |
J11T-16 | 1.6 | 2.4 | 1.8 | ≤200 | 水、蒸气 |
J11X-16 | 1.6 | 2.4 | 1.8 | ≤200 | 水 |
铸铁截止阀主要外形尺寸 :
型号 | 公称压力
DN(mm) | 尺寸(mm) | 重量kg |
L | H | D0 |
J11T-16
J11X-16 | 15 | 65 | 100 | 60 | 0.66 |
20 | 75 | 104 | 60 | 0.92 |
25 | 90 | 120 | 75 | 1.53 |
32 | 105 | 124 | 75 | 1.9 |
40 | 120 | 136 | 100 | 2.4 |
50 | 140 | 148 | 100 | 3.4 |
