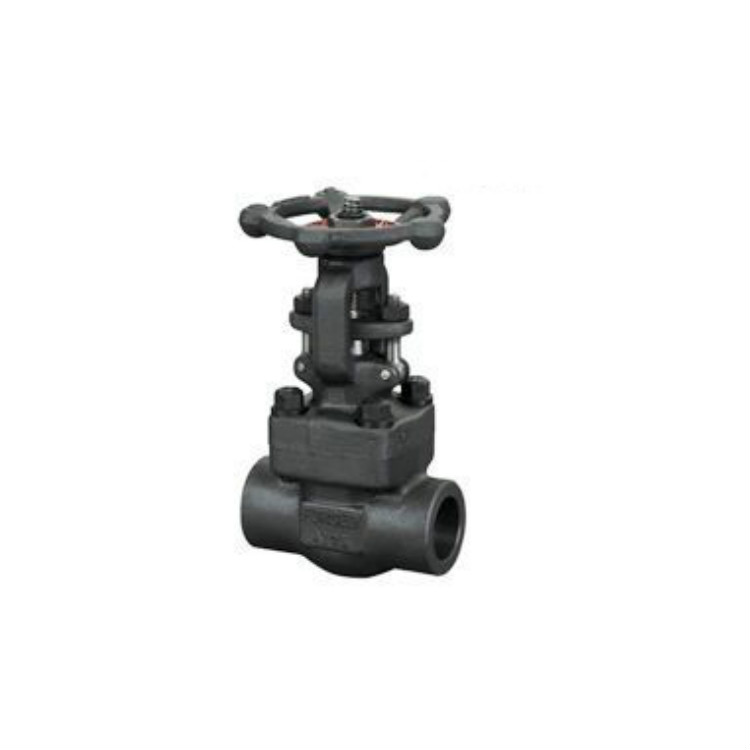

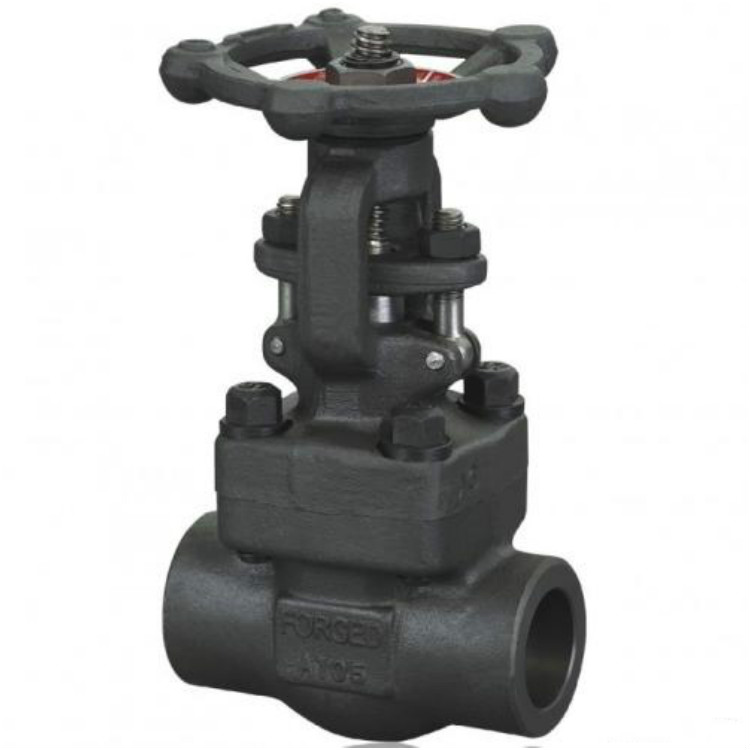

Z61Y承插焊锻钢闸阀Z61Y承插焊锻钢闸阀适用于ANSI Class 150～2500，工作温度＜600℃的石油、化工、火力电站等各种工况的管路上，切断或接通管路介质。适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动、气动等。 | 产品名称： | 承插焊锻钢闸阀 | 产品型号： | Z61Y | | 公称通径： | DN15～DN100 | 结构形式： | 闸板式 | | 公称压力： | 1.6Mpa～42.0Mpa/150LB-2500LB | 连接方式： | 法兰、内螺纹、承插焊、焊接 | | 适用温度： | -20ºC～+150ºC～425ºC～550ºC | 驱动方式： | 手动、伞齿轮、电动、气动、液动 | | 阀体材质： | 锻钢、锻不锈钢、A105、A182、F22、F304 | 制造标准： | 国标GB、德国DIN、美国API、ANSI | | 适用介质： | 水、油、蒸汽 | 生产厂家： | 上海剑阀阀门有限公司 |
产品说明Z61Y承插焊锻钢闸阀适用于ANSI Class 150～2500，工作温度＜600℃的石油、化工、火力电站等各种工况的管路上，切断或接通管路介质。适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动、气动等。引用标准设计与制造：API 600结构长度：ANSI B 16.10压力温度等级：ANSI B 16.34试验与检验：API 598 设计形式高压锻钢闸阀有三种体盖连接设计形式。第一种是体盖螺栓连接锻钢闸阀，按这种连接形式设计的阀门，其阀体与阀盖用螺栓连接，缠绕式垫片密封，优点是便于维修。第二种体盖焊接连接锻钢闸阀，按这种连接形式设计的阀门，其阀体与阀盖全焊密封，优点是无外泄漏。第三种是压力自紧式阀盖锻钢闸阀，按这种连接形式设计的阀门，其阀体与阀盖用螺蚊连接，内压自密封环密封，优点是内部压力越大，其密封性能越好。结构特点1.产品设计制造按API标准，密封可靠，性能优良、能与进口设备配套使用。2.600Lb以上闸板与阀座密封采用司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温，耐腐蚀，抗擦伤性能好、使用寿命长3.阀杆经调质和表面氮化处理，有良好的抗腐蚀性和抗擦伤性。4.采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。5.阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。6.1500LB、2500LB中腔采用压力自紧式密封结构。密封性能随内压升高而升高，可靠性高。7.倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成，倒密封可靠，填料更换和维修可在不停机情况下进行，方便快捷不影响系统运行。标准材质明细表| 序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | | Type A105N | Type F22 | Type F304(L) | Type F316(L) | | 1 | 阀体 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | | 2 | 阀座 | A276 420 | A276 304 | A276 304(L) | A276 316(L) | | 3 | 闸板 | A182 F430 | A182 F304 | A182 F304(L) | A182 F316(L) | | 4 | 阀杆 | A182 F6a | A182 F304 | A182 F304(L) | A182 F316(L) | | 5 | 垫片 | 316夹柔性石墨 | 316夹PTFE | | 6 | 阀盖 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) | | 7 | 阀盖螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | | 8 | 圆柱销 | A276 420 | A276 304 | | 9 | 填料压套 | A276 410 | A182 F304(L) | A182 F316(L) | | 10 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | | 11 | 填料压板 | A105 | A182 F304 | | 12 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M | | 13 | 阀杆螺母 | A276 420 | | 14 | 锁紧螺母 | A194 2H | A194 4 | A194 8 | A194 8M | | 15 | 铭牌 | SS | | 16 | 手轮 | A197 | | 17 | 润滑垫片 | A273 431 | | 18 | 填料 | 柔性石墨 | PTFE | | 适用介质 | 水、蒸汽、油品等 | 水、蒸气、油品等 | 硝酸、醋酸等 | | 适用温度 | -29°C～425°C | -29°C～550°C | -29°C～200°C |
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。CS=碳钢；AS=合金钢；SS=不锈钢；主要连接尺寸及重量| NPS | 缩径 | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | | | 全径 | | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | | L | 79 | 79 | 92 | 111 | 120 | 120 | 140 | 178 | | H开 | 158 | 158 | 169 | 197 | 236 | 246 | 283 | 330 | | W | 100 | 100 | 100 | 125 | 160 | 160 | 180 | 200 | | 重量 | 螺栓式 | 2.1 | 2.0 | 2.3 | 4.3 | 5.9 | 6.9 | 11.1 | 15.2 | | 焊接式 | 1.8 | 1.7 | 2.0 | 3.8 | 5.1 | 6.1 | 10.2 | 14.2 |
