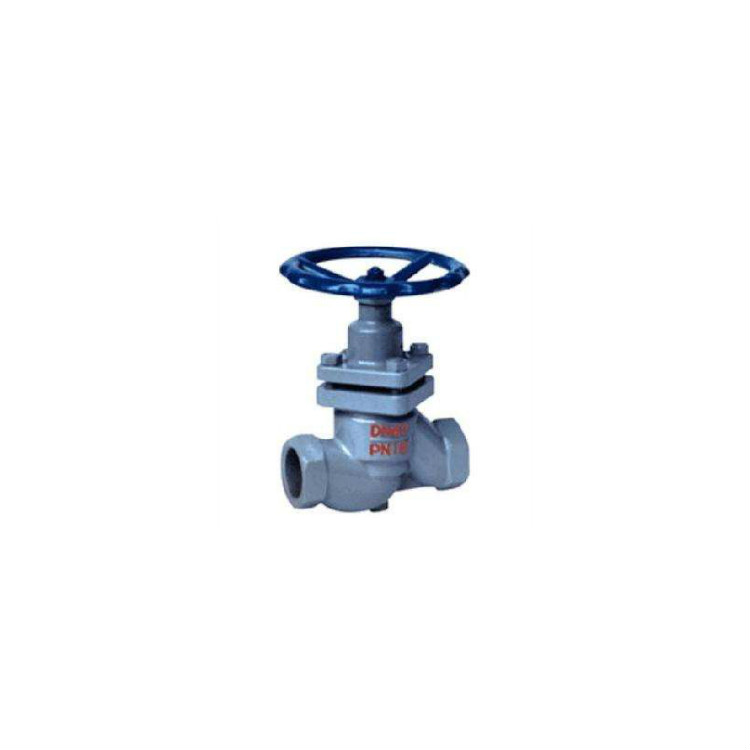

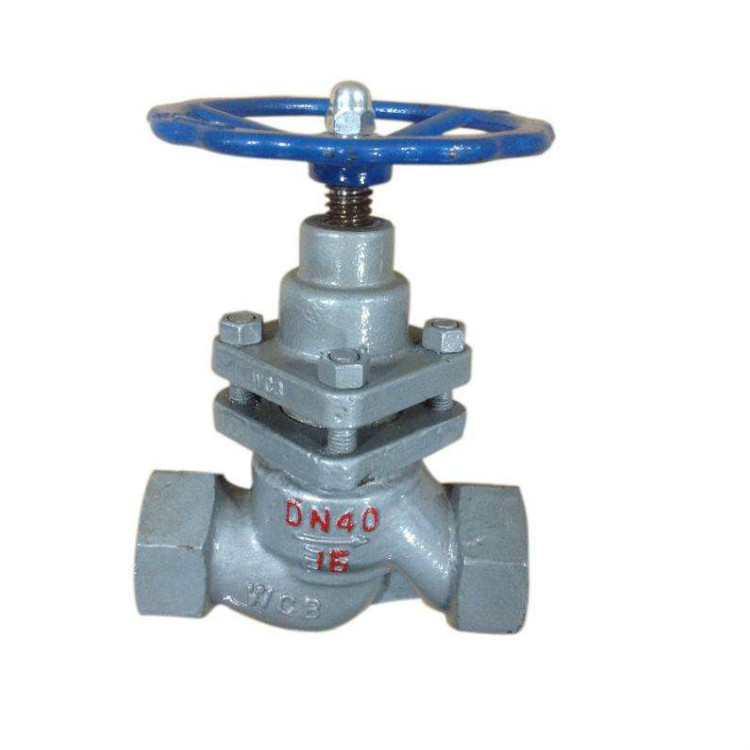

UJ11Y(H) U11SM内螺纹腰鼓型柱塞阀介绍
一、UJ11Y(H) U11SM内螺纹腰鼓型柱塞阀产品概述 UJ11Y(H) U11SM内螺纹腰鼓型柱塞阀连接分非金属密封，金属密封两类，此外，外螺纹连接柱塞阀其外形分为Z字形和腰鼓形两大类，其内部结构完全相同，用途一样。锻钢螺纹/焊接截止阀主要用在冶金、电业、化工、炼油、食品等行业。压力为16-25kgf/cm2以内，温度为250℃以下的水、蒸汽、油类等小口径管道上作开启、关闭调节流量用。二、UJ11Y(H) U11SM内螺纹腰鼓型柱塞阀主要连接、结构尺寸 DN(mm)
尺寸（mm） | UJ11-UJ11SM-15、25、40C、P、R | | 15 | 20 | 25 | 32 | 40 | 50 | | L | 90 | 100 | 120 | 140 | 170 | 200 | | H | 120 | 140 | 165 | 175 | 195 | 213 | | H1 | 148 | 175 | 205 | 215 | 246 | 268 | | W | 80 | 100 | 120 | 140 | 160 | 180 | | G | 1/2’’ | 3/4” | 1” | 11/4” | 11/2” | 2” | | L1 | 14 | 16 | 18 | 20 | 22 | 24 | | S | 32 | 36 | 46 | 55 | 65 | 80 | | 重量（千克） | 1．5 | 2.5 | 3.5 | 5.5 | 8.5 | 12 |
