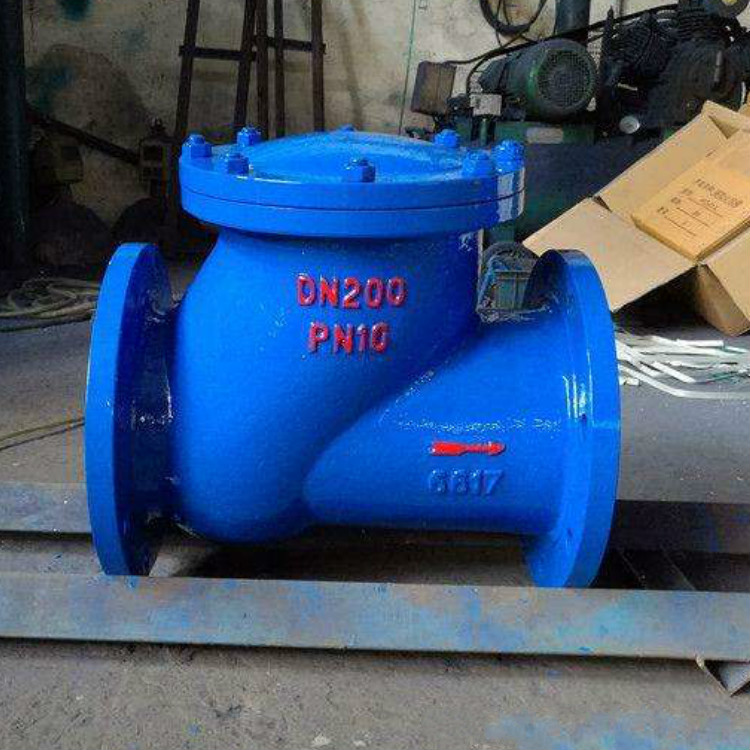

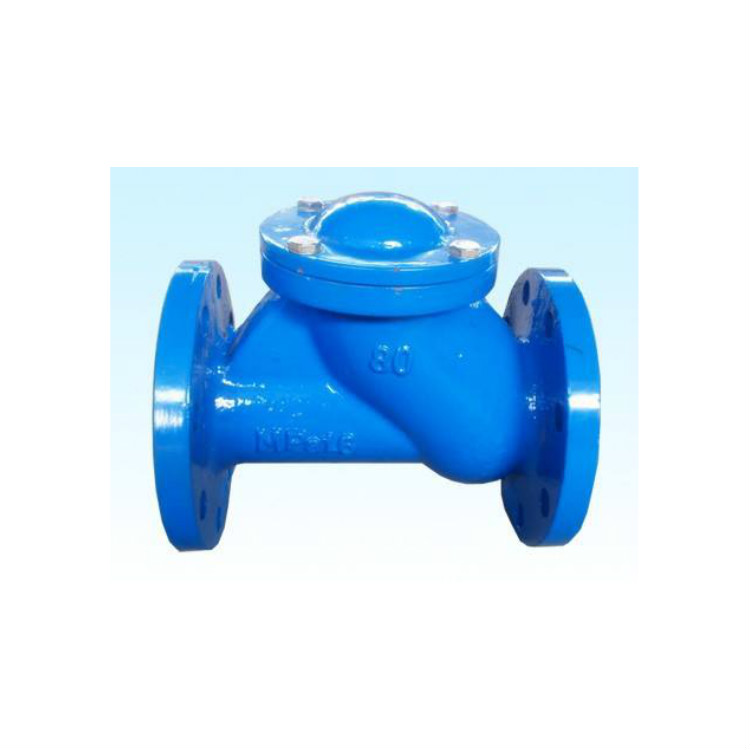

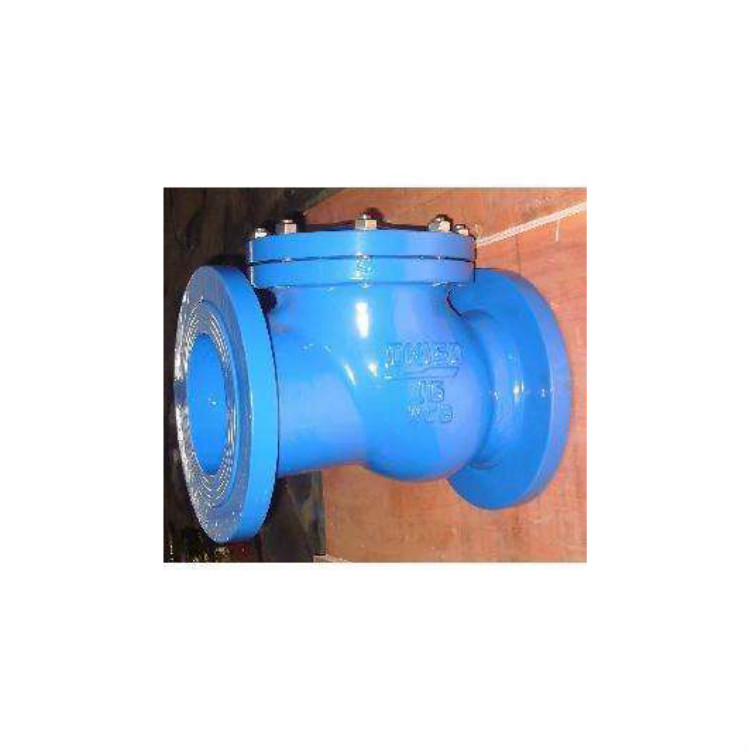

HQ41X球形止回阀概述

本厂生产的HQ41X-10/16、HQ44X-10/16型球形止回阀及HQ45X多球形止回阀，采用橡胶包皮滚球为阀瓣，在介质的作用下，可在阀体内的整体式滑道上作上下左右滚动，从而打开或关闭阀门。消声式关闭，不产生水锤，密封性能好。
球形止回阀HQ41X型型无磨损球形止回阀阀体采用全水流通道，流量大，阻力小，水头损失比旋启式小50%。水平或垂直安装均可，可用于冷水、热水、工业及生活用水管网系统中，更适应用潜水排水污泵，介质温度为0～80℃。

HQ41X球形止回阀主要技术参数

型号	公称压力MPa	试验压力PSMPa		工作温度℃
		壳体	密封
HQ41X-10/16	1.0	1.5	1.1	≤80
	1.6	2.4	1.76

HQ41X球形止回阀主要零部件

零件名称	材质
阀体、阀盖	球铁、铸钢
球架、档板	球铁、铸钢
球体	碳钢包橡胶

HQ41X球形止回阀主要外形尺寸

公称通径	50	65	80	100	125	150	200	250	300	350
Lmm	216	241	293	305	381	403	495	622	698	787
Hmm	185	210	245	280	335	400	495	600	715	800
连接尺寸	PN1.0MPa按GB4216.4-84；PN1.6按GB4216.5-84 标准
